Металлический профилированный настил — один из популярных и доступных строительных материалов для кровли, предлагающий широкий ассортимент с разнообразными техническими характеристиками и применением. Эффективность использования профлиста в качестве кровельного материала и его срок службы напрямую зависят от особенностей выполненной обрешетки.

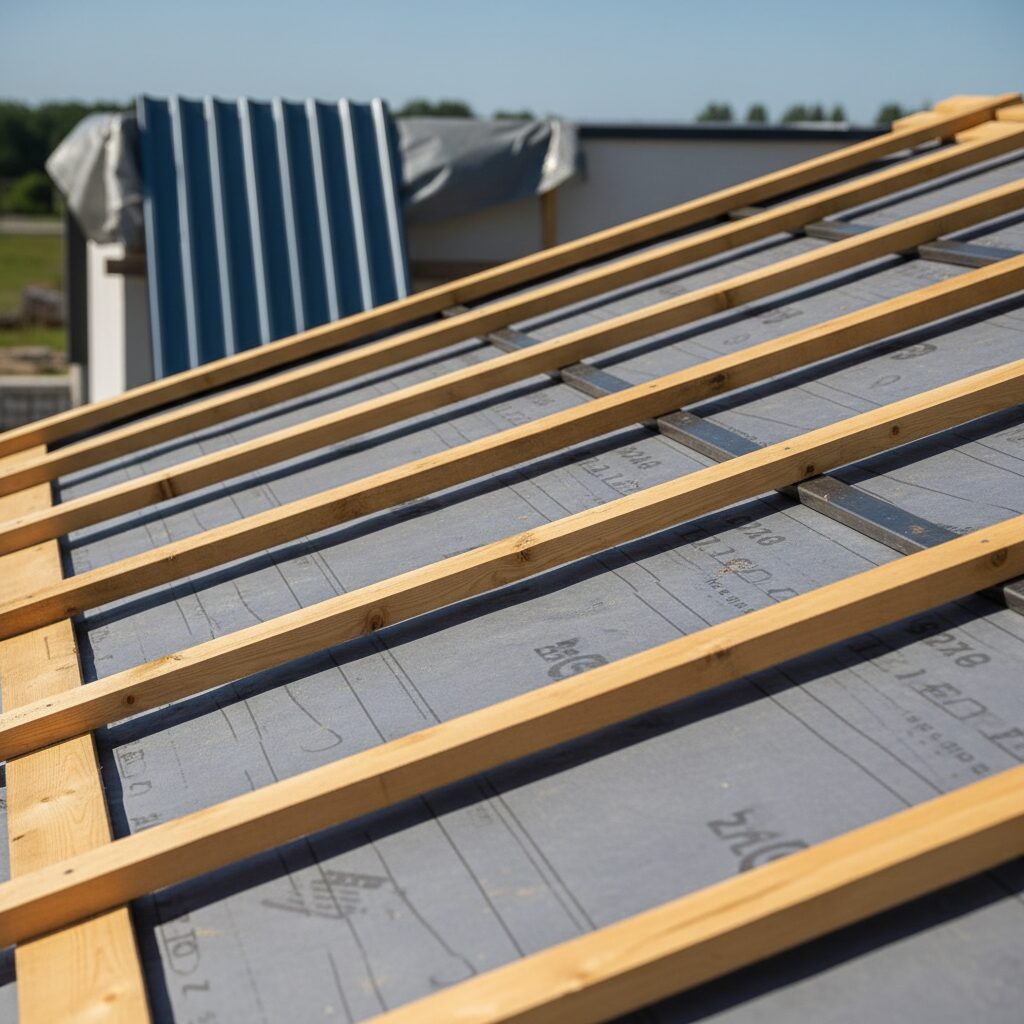

Какой должна быть обрешетка под профнастил
Обрешетка служит для надежной фиксации обшивки и защищает от ветровой и снеговой нагрузки, а также осадков и других явлений.
Изготавливается обрешетка из профилированной металлопродукции, деревянных пиломатериалов и их комбинации. В большинстве случаев, особенно при строительстве кровельных конструкций, применяются древесные стройматериалы.
Обрешетка под профнастил может быть выполнена из досок толщиной 20-30 мм и шириной 100-150 мм. Также возможно использование толстых влагостойких OSB-плит. Важно учитывать, что применение более толстых и широких материалов может быть нецелесообразным, так как это приводит к избыточной весовой нагрузке на стены. Рекомендуется избегать использования досок шириной более 150 мм, так как это может привести к деформациям из-за увеличения ширины.
Виды обрешеток
Обрешетка выполняет не только роль основы для крепежа металлопрофиля, но также служит для укрепления и поддержания несущей функции кровельной конструкции. Жесткость, прочность и долговечность железного кровельного покрытия непосредственно зависят от обрешетки. Выбор типа обрешетки осуществляется с учетом разнообразных факторов, таких как используемые материалы для кровли и технические характеристики самой крыши.
Сплошная обрешетка
Для скатных крыш с углом наклона до 15° рекомендуется использовать сплошное обрешеточное основание. В данном случае допускается применение низкопрофильных стальных кровельных листов универсального назначения без усиления. Для увеличения прочности и герметичности конструкции на крышах с более крутым уклоном сплошная обрешетка устанавливается в критически важных местах, таких как ендовы, облицовка вокруг дымоходов, воздуховодов, мансардных окон и других коммуникаций.
Обшивка по стропилам может выполняться досками любой ширины до 150 мм с одинаковой толщиной. Также возможна сплошная обшивка с использованием OSB-плит. Зазор между сухими укладываемыми досками в пределах 5-10 мм необходим для компенсации, учитывая, что древесные материалы при попадании влаги имеют высокий коэффициент расширения. Несоблюдение этого условия и влажность древесины могут привести к деформации не только конструкции кровли, но и профилированного железа.
Часто для обрешетки используют свежераспиленную, не досушенную доску, укладывая ее плотно, так как просушивание формирует необходимый зазор для компенсации.
Шаговая обрешетка
Для скатных крыш с углом наклона более 15° можно использовать стандартную или шаговую обрешетку. Расстояние между центрами досок подбирается в пределах от 200 до 500 мм, зависящего от угла наклона (чем круче угол – тем больше расстояние) и жесткости используемого стального профнастила. Рекомендуется оптимальный размер доски шириной 100-120 мм и толщиной 20-25 мм.
При выборе шага обрешетки обязательно необходимо учитывать ветровую и снеговую нагрузки на крышу. Большое расстояние между досками может привести к деформации даже усиленного металлопрофиля. Оптимальным шагом считается промежуток от 300 до 400 мм, однако точное значение подбирается в соответствии с геометрическими характеристиками крыши и прочностными свойствами используемых материалов.
Разреженная обрешетка
Разреженная обрешетка характеризуется увеличенным расстоянием между центрами досок в пределах от 500 до 1000 мм. Ее применение направлено на экономию строительного материала и снижение весовой нагрузки на стены. Однако использование данной конструкции ограничено по нескольким причинам:
- Разреженная обрешетка не подходит для большинства типов металлического профнастила. Допустимо использование только усиленного несущего металлопрофиля с определенными характеристиками (толщина стали не менее 0.6 мм и высота профиля не менее 35 мм).
- Данная конструкция предназначена для крыш с уклоном более 15°, в основном применяется на крышах с углом ската не менее 35°. Такой подход имеет свои негативные аспекты, такие как увеличение площади укрытия (кровли) и увеличение аэродинамической нагрузки из-за высокого угла ската.
- Разреженная обрешетка требует минимального усиления конструкции кровли, что может ограничивать возможности улучшения связей между несущими балками, а также влияет на степень утепления чердачного пространства.
Шаг обрешетки под профнастил
Надежность скатной крыши с металлическим профлистом тесно связана с правильным монтажом обрешетки, при этом ключевым аспектом является подбор оптимального шага расположения досок. Этот параметр варьируется в пределах от 200 до 1000 мм и зависит от нескольких факторов и конструкционных особенностей, которые должны рассматриваться в комплексе, учитывая их взаимосвязь:
- Для крыш с уклоном более 15° оптимальным шагом считается 300-400 мм. С уменьшением угла наклона требуется значительное сокращение расстояния между досками, вплоть до использования сплошной обрешетки при угле наклона 5°.
- Рекомендуемые шаги в зависимости от угла ската: от 100 до 300 мм для угла 10-15 градусов; 300-500 мм для угла 15-35 градусов; в пределах 500-700 мм при угле более 35 градусов.
- Размер доски также важен. Например, доска шириной 100 мм с шагом 300 мм и доска шириной 150 мм с шагом 350 мм могут обеспечивать практически одинаковую конструкционную прочность.
- Выбор шага зависит от используемого металлического профлиста, учитывая его геометрические и технические характеристики. Например, профлист марки С8 или С10 с тонкой сталью требует шага 0-300 мм, в то время как металлопрофиль марки НС35 с более толстой сталью может устанавливаться на обрешетку с шагом 400-500 мм.
При выборе шага обрешетки важно учитывать все вышеперечисленные параметры и придерживаться оптимальных значений в зависимости от конкретных условий конструкции крыши.
Монтаж обрешетки и контробрешетки под профнастил
Контробрешетка представляет собой бруски сечением 40×50 миллиметров, уложенные параллельно по центральной оси стропил. Ее применение может обладать несколькими положительными характеристиками для кровельной конструкции:
- Бруски контробрешетки, хоть и в меньшей степени, усиливают конструкционную прочность основания для крепления досок обрешетки, что обеспечивает более надежное крепление металлического профлиста.
- При сборке холодной кровли с гидроизоляционной мембраной контробрешетка, расположенная сверху мембраны, может улучшить герметичность монтажа, предотвращая провисания и обрывы.
- Контробрешетка создает вентиляционное пространство между ветробарьером и досками обрешетки, снижая вероятность накопления влаги и предотвращая разрушение древесины.
- Наличие брусков контробрешетки позволяет корректировать геометрию стропильной конструкции, что важно для правильной укладки кровельного профлиста без деформаций.
Правильно спроектированная и смонтированная контробрешетка с учетом всех аспектов может служить основой для крыши. Однако, при решении использовать контробрешетку, важно провести расчет конструкции и подобрать материалы с учетом всех факторов.
